Nowy VANDALVAN i elementy konstrukcyjne ze świata maszyn

Projektując nowego campervana VANDALVAN zależało nam na atrakcyjnym wnętrzu oraz trwałych, solidnych rozwiązaniach. Chcieliśmy, aby elementy konstrukcyjne wpisywały się w estetykę zabudowy lub były zupełnie ukryte. Długie poszukiwania potrzebnych akcesoriów, zaprowadziły nas do świata automatyki i robotyki. W artykule chciałbym przedstawić Wam kilka rozwiązań, które zastosowaliśmy we współpracy z marką Elesa+Ganter.

nowy vandalvan

Dwustronny stolik, bez nogi

Ponieważ jesteśmy fanami wielofunkcyjności, a pod kątem dzieci zależało nam na uatrakcyjnieniu wnętrza. Uznaliśmy, że ciekawym rozwiązaniem będzie wykonanie dwustronnego stolika. Z jednej strony gładki blat, na czas posiłków. Z drugiej – gra planszowa, która będzie ciekawą propozycją na spędzienie wieczorów lub czasu podczas gorszej pogody. Na noc stolik miał być częścią dodatkowego łóżka.

Kolejnym aspektem związanym ze stolikiem była noga, która przeszkadzała nam w poprzednim campervanie. Blokowała swobodę ruchów, dodatkowo jej potrącenie często kończyło się bałaganem na stole lub wylaną kawą.

Opisane wymagania projektowe, nie znalazły prostych i gotowych rozwiązań do kupienia w sklepie z akcesoriami kamperowymi. Musieliśmy wymyśleć autorskie rozwiązanie. Elementy Elesa+Ganter bardzo dobrze wpisały się w wymagania projektowe. A co dla nas równie ważne elementy konstukcyjne nie zdominowały wyglądu wnętrza.

Zobaczcie jak wygląda gotowy stolik – przy każdym ze zdjęć dodaliśmy informację nt. zastosowanego elementu z katalogu producenta.

Poniżej elementy, służące do blokowania blatu oraz nogi stolika:

Wysuwane łóżko bez dodatkowego podparcia

Budowa małego, zwinnego campervana VANDALVAN wymagała bardzo dobrego wykorzystania przestrzeni dostępnej do zabudowy. Aby pozostawić jak najwięcej miejsca użytkowego w vanie, zdecydiowaliśmy się na rozsuwane główne łóżko. Po złożeniu zajmuje ono zaledwie 95 cm tylnej przestrzeni samochodu, po rozłożeniu zaś ma wymiar 150 cm szerokości na 185 cm długości.

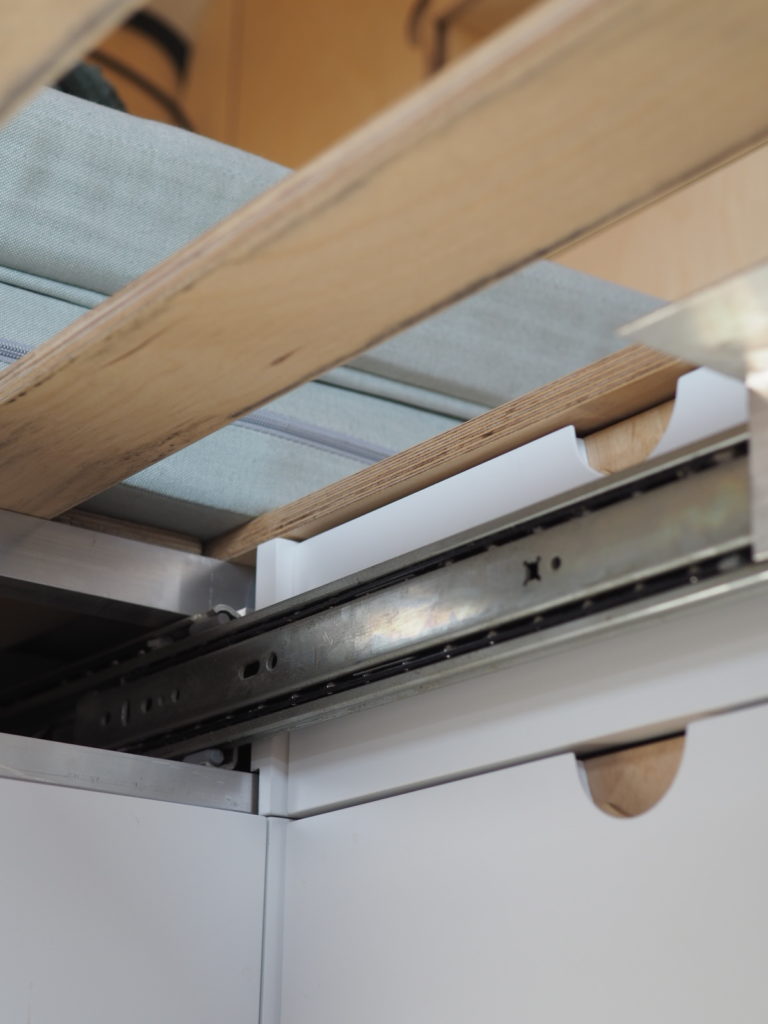

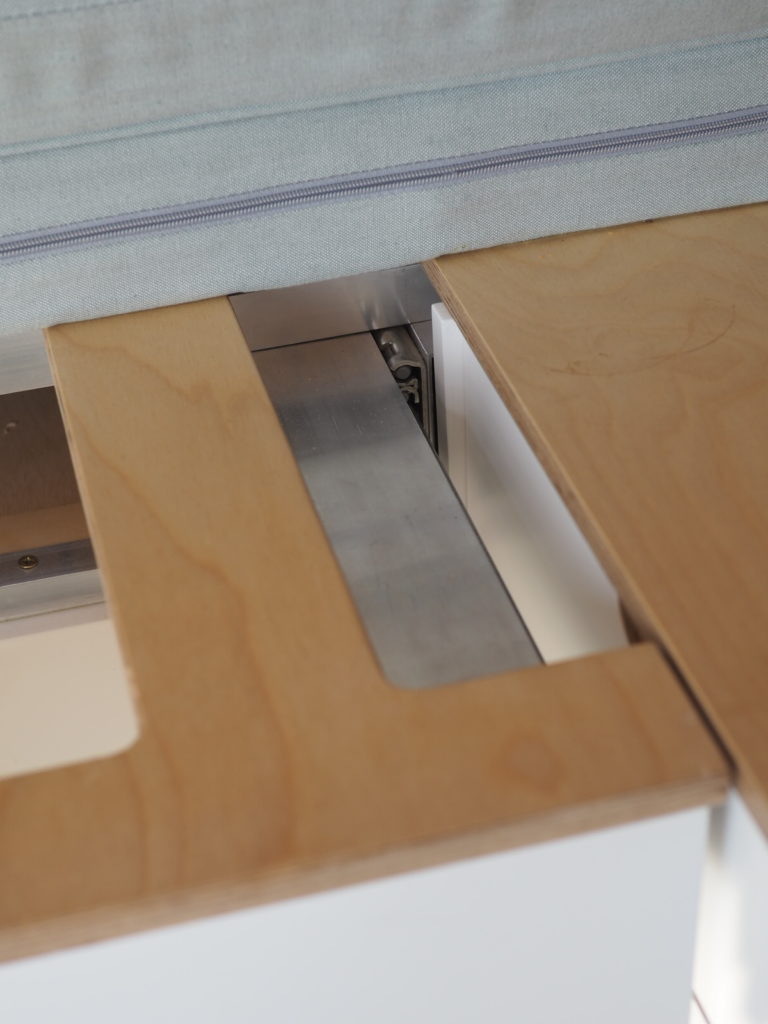

Tu również, szukaliśmy prostego i szybkiego sposobu rozkładania. Zastosowanie prowadnic teleskopowych do dużych obciążeń (do 320 kg na parę), umożliwiło wysuw połowy łóżka bez żadnego dodatkowego podparcia. Całość mechanizmu jest przy tym niemalże niewidoczna dla użytkownika samochodu.

Widok na zabudowę z rozsuwanym głównym łóżkiem do wymiaru 150×185 cm

Prowadnice szuflad

W niestandardowych szufladach, w których nie mogliśmy zastosować rozwiązań systemowych wybraliśmy prowadnice z oferty Elesa+Ganter.

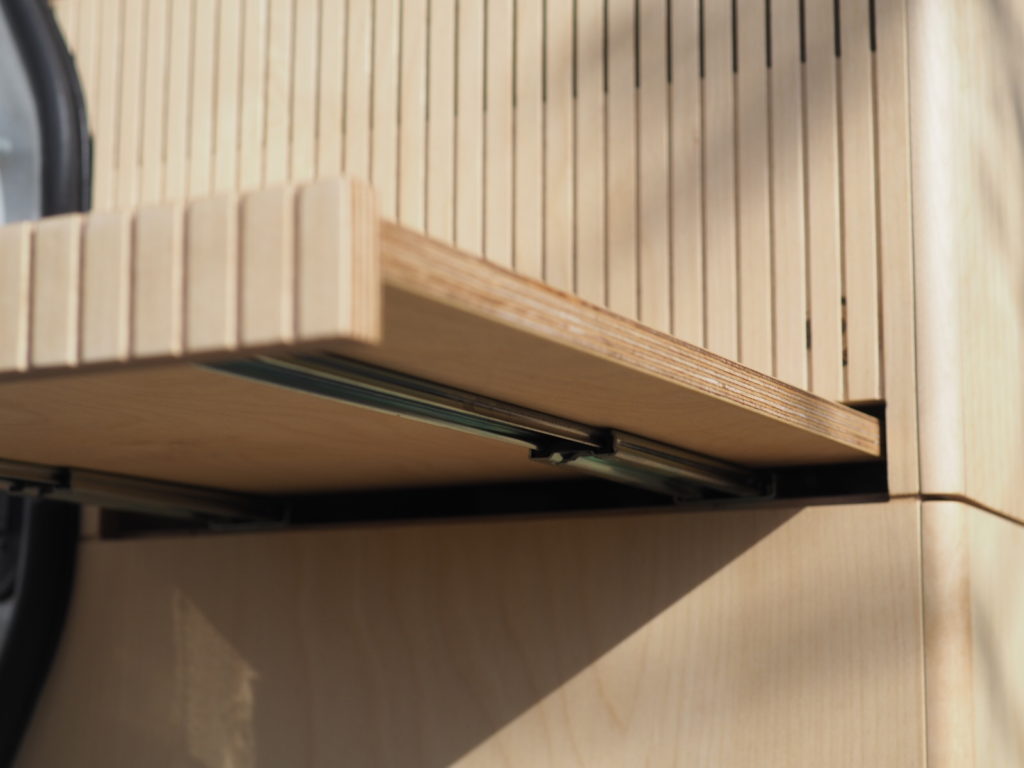

Najciekawsze z nich to: prowadnice push-to-open na stolik kawowy wysuwany na zewnątrz vana, prowadnica do dużych obciążeń, na której umiejscowiona jest toaleta turystyczna lub prowadnice teleskopowe pod szufladę lodówki oraz szafki cargo.

Zatrzaski szafek

Fronty szafek, w przeciwieństwie do szuflad nie posiadają zamknięć mechanicznych. Aby zapewnić ich właściwy domyk, wypozycjonowanie oraz zabezpieczenie przed otwarciem – zastosowaliśmy zatrzaski BPS.30. Zatrzaski oprócz niewielkich rozmiarów i dyskretnej estetyki, bardzo dobrze sprawdzają się w użytkowaniu. Nie utrzymają one większego obciążenia przed nieporządanym otwarciem, nie mniej w płaszczyźnie frontów bocznych w pełni sobie radzą.

Drabinka do namiotu sypialnego

Budując kolejnego kampera zastosowaliśmy torżsame rozwiazania, dodatkowym wyzwaniem była jednak dodatkowa sypialnia na dachu do której chcieliśmy znaleźć sprytne, użyteczne i estetyczne rozwiązanie.

Wykorzystując elementy Elesa+Ganter z grupy łączników do profili aluminiowych powstała składana, podwieszana pod sufitem drabinka, dzięki której z łatwością można dostać się na górę.

Drabina ma ok 160 cm długości i została podzielona na dwie części. Oczywiście całość można było wykonać z gotowych łączników, nie mniej my z uwagi na estetkę zdecydowaliśmy się na spawanie szczebli drabiny oraz malowanie proszkowe. Łączniki pozostawiliśmy wyłącznie w miejscach przegubów.

Dodatkowe zawiasy i zamki

W zakresie zabudowy bagażnika – mini szafka w której ukryta jest butla gazowa – zdecydowaliśmy się na użycie prostych zawiasów CFMX oraz zamków BMST. Do zabudowy technicznej takie elementy sprawdzają się bardzo dobrze.

Pełna lista zastosowanych elementów z oferty Elesa+Ganter

ŁóżkoProwadnica 325 kgGN 14402 szt.link
ToaletaProwadnica 400 mmGN 14201 kpl.link
LodówkaProwadnica 600 mmGN 14201 kpl.link
Stolik kawowyProwadnica 400 mmGN 1418 push-to-open2 kpl.link
Cargo / szufladyProwadnice 400/450 mmGN 14103 kpl.link
SzafkiZatrzaskBPS.3028 szt.link
StolikZatrzask blatuGN 44904 szt.link
StolikZawias wspornikaCFF.662 szt.link
BagażnikZamek zatrzaskowyBMST1 szt.link
BagażnikZawias szafkiCFMX2 szt.link
DrabinkaZacisk motykowyTCC-KS-EWN.55-SST-p-M8x40-C16 szt.link
DrabinkaPrzegub środkowyTCC-AP-AP-30-T-C94 szt.link
DrabinkaPrzegub końcowyTCC-AP-PBF-30-T-C92 szt.link

W poszukiwaniu rozwiązań pasujących do Waszych pomysłów mocno polecamy zapoznać się z katalogiem Elesa+Ganter – udostępniamy link.

Znajdziecie w nim wiele inspiracji i co najważniejsze wszystko jest bardzo dobrze uporządkowane i rozrysowane.
